AX_8006电压检测装置

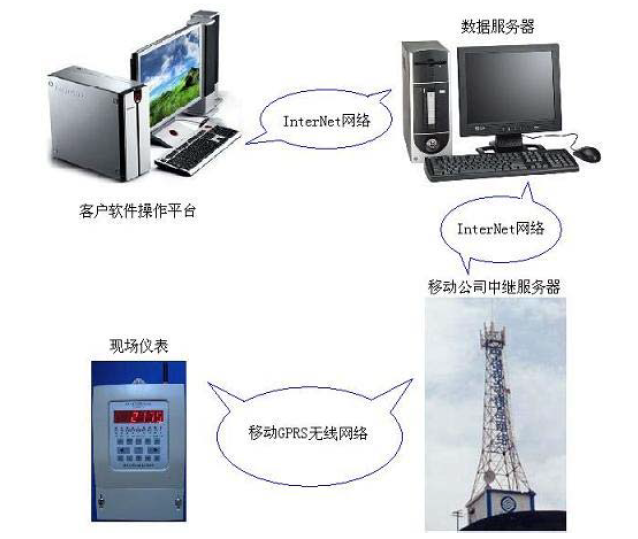

AX8006型电压监测是按照行业标准《DL500-92电压监测仪订货技术条件》开发研制的,专门用于监测电网电压的运行质量的电子仪表,主要由计算机、电压监测仪、监测数据分析管理系统等组成,其中GPRS型和短消息型电压监测仪还包括:短消息无线数据采集器、GPRS数据服务器和客户端上位机数据管理系统等组成的一个电压监测网络系统,它利用现有的GPRS网络或短消息无线数据采集器把现场数据发送或接受到远程的GPRS数据服务器上或装有短消息无线数据采集器服务器上, 通过INTERNET网络把这些数据发送或接受到远程电力部门的客户端上位机管理系统上,实现对现场仪表数据的远程无线采集和监控。该仪器以单片机和GSM/GPRS无线网络技术为核心,集监测,记录,远程通讯于一体的智能化仪器。产品采用了大规模的集成电路技术,高精度A/D转换技术,单片机控制技术和抗干扰技术,具有测量精确,可靠性高,功能齐全,人机界面友好,安装方便,操作简单等特点,在同类产品中具有很高的性能价格比。它具有对电网电压进行实时监测、数值统计分析、存储和多种形式的报表打印等功能,并采用GPRS/短消息通讯方式来收发数据,是新一代高科技管理系统。该系统具有建网方便、无需布线、一次性投资少、设备运行维护费用低和几乎不受区域限制等特点。系统原理框图如下图所示:

可随时利用GPRS通讯方式实现全国范围的联网通讯,将电压监测数据传输到供电部门的计算机上,实现数据的传输,无论距离长短。
  目前公司开发的电压监测仪分为几种类型:
  一、GPRS型电压监测仪:
1. 外置型,通过电压监测仪485口或RS232口外置一个GPRS通讯控制盒,在供电部门使用的原有管理软件计算机上,增加TCP/IP协议收发数据的功能,就可完成和GPRS数据服务器之间的数据传输。
2. 内置型,GPRS模块直接内置在仪表内部,在供电部门使用的原有管理软件计算机上,增加TCP/IP协议收发数据的功能,就可完成和GPRS数据服务器之间的数据传输。
  二、短消息型同GPRS型相似,但更具灵活性。
  三、非远传型电压监测仪包括:型、带USBFlashDisk(优盘)功能型
第一章基本功能 ➢ 对电压监测点的电压进行实时监测
  可统计、存储12个月的统计数据。
·每月的月统计数据
·本月每天的日统计数据
·上月每天的日统计数据
·具有50次断电时间的记录(50次停电、上电信息)
·每项数据包含有11种参数值:
*总运行时间 *运行合格的总时间
*合格率(%*超上限的总时间
*超上限率(%*超下限的总时间
*超下限率(%*最大值电压
*最大值电压出现的日期时间 *最小值电压
*最小值电压出现的日期时间
1.2通讯功能
  短消息/GPRS通讯功能
·利用移动GSM/GPRS网络,通过短消息或GPRS方式传送数据。该系统具有建网方便、无需布线、一次性投资少、设备运行维护费用低和几乎不受区域限制等特点。
RS232串口通讯
·PDA通讯
·PC机通讯
·可方便的与其他监控系统进行数据接口。
➢USBFALSH盘(优盘)数据采集功能
1.3电压监测仪管理软件
  具有数据录入功能
·对于无法实现通讯的仪表,可将上报的统计数据,通过人工录入的方法,录到上位机的数据库中,以便对数据进行统计和生成报表。
  完善的数据分析系统和报表输出功能
·依据能源电218号文件,对供电电压质量进行统计和汇总报表输出。
·WINDOWS98以上平台支持下,通过监测分析软件可以完成联机通讯数据存储、统计、报表输出。
1.4宽范围开关电源
  工作电源在交流80480V范围内正常工作。
1.5主要技术参数
·通讯波特率:9600bps ·绝缘:>10M
·电压监测范围:UN+20% ·时钟误差:<1/
·精度:<+0.5%(-10℃+50℃) ·工作湿度:40℃时,20%90%
·分辨率: 0.1V ·工作温度:-15℃+50℃
· 最大功耗: < 3VA ·外型尺寸:260×160×130(mm)
·耐压:1.5 2KV/min (无击穿和闪烁) ·重量:约0.7Kg
第二章仪表接线

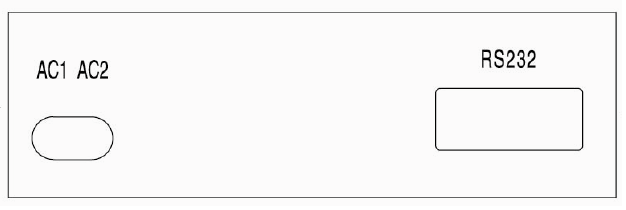

2.1外部接线


· AC1AC2接线端子为被监测电源接线端子,可工作在交流80480V范围内。
·为了保证电压精度和仪表使用安全,还需进行内部跳线;(详见2.2内部跳线。图2),如果跳错会造成严重后果!

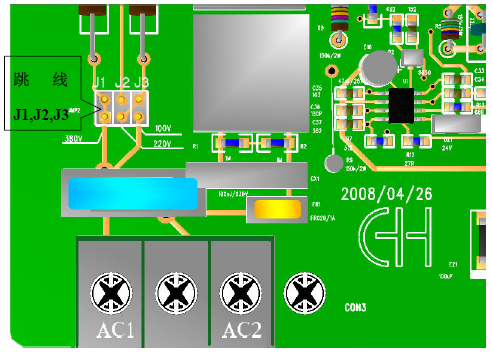

2.2内部跳线
  为保证电压的监测精度,需对仪表电压采样部分重新配置,主要通过跳线J1J2J3来完成。
·用短接线将左边的一组跳针J1端子短接,电压监测仪用来监测380V电压。
·用短接线将中间的一组跳针J2端子短接,电压监测仪用来监测220V电压。
·用短接线将右边的一组跳针J3端子短接,电压监测仪用来监测100V电压。

第三章参数设定、数据采集查询

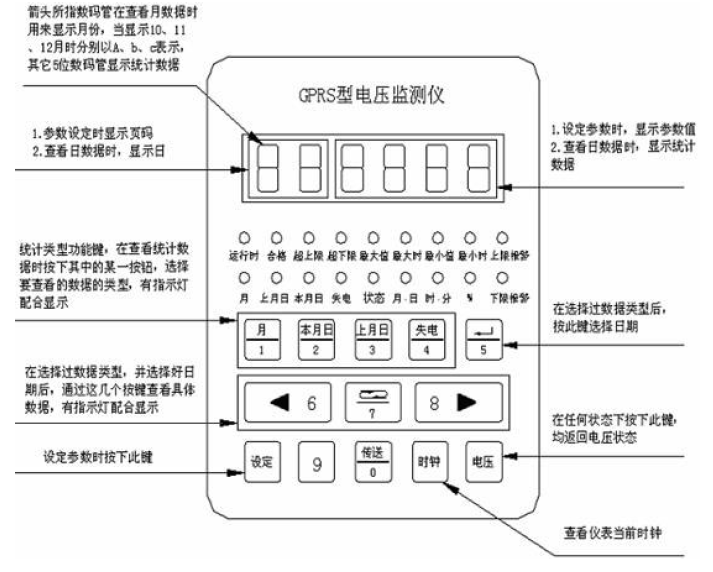

  薄膜面板图说明
·薄膜开关按键大多是复用键,在设定参数时,有阿拉伯数字的按键只作数字键用。
  下面以GPRS型仪表面板为例说明

    图 3(GPRS型面板)

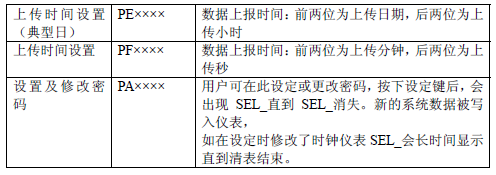

31 参数设定
  在电压显示状态下或时钟显示按[设定]键,仪表进入设定装态,并显示Pd0000Pd----(有密码)
  设定时不论您改动任何参数,您都必须按“设定键直到所有参数均被设定过并且直到恢复电压显示时,您的设定才会被确认,如果设定时中途按下电压键则退出设定且前几项设定的参数未被更新。

注意:
1.参数设定时不须修改的参数项可按[设定]键直接跳过。
2.时钟一旦被修改则所有统计数据会被清除。(如果不想清除数据,可以设置秒为60既系统默认是零秒,就可以不清除数据。但这会给数据统计带来统计时间误差)
3.对于GPRS和短消息型仪表P8P9PA设置以后一定断电重起仪表,以便注册新的地区码仪表号
4.参数项PbPcPd为手机号码,GPRS做备份号码使用,短消息作自动上传数据使用。
IP地址为本公司服务器地址的出厂时已设定。
32 GPRS仪表通讯前的检查
  仪表安装好后应察看仪表网络灯闪烁是否正常,仪表刚通电时网络状态灯闪烁,常亮后表明仪表注册GPRS网络成功,只有成功注册GPRS网络仪表才能正常通讯。
33 短消息仪表通讯前的检查
  仪表安装好后应察看仪表网络灯闪烁是否正常,仪表刚通电时网络状态灯闪烁,常亮后表明仪表注册移动网络成功,只有成功注册移动网络仪表才能正常通讯。
34 USB仪表的数据采集操作
  仪表安装好显示正常以后即可采集数据,将USBFD(优盘)插入仪表下方USBFD接口中,此时仪表显示“USb_”,同时“_”闪烁表示正在向USBFD(优盘)写数据    文件,如仪表显示“UEnd”USBFD(优盘)灯不再频闪,即代表数据采集结束,可以拔出USBFD(优盘)采集下一台仪表。
35 如何察看数据
1.在电压显示状态下,按[1/][2/本月日][ 3/上月日]键,仪表根据所选统计类型显示1月或1日的数据。
2.通过数字键“5”来选择下一月或日
3.通过“6”键或“8”来查看各项统计数据,数字键“7”按下后可切换合格时/合格率、超上限时/超上限率、超下限时/超下限率、最大值及最小值出现时间(日./.秒)并有指示灯对应。
4. 如果没有数据将横线代表没有数据。
  注意:查看月统计数据时,最左边的一位数码管显示月(当显示101112月份时,相应的显示为AbC),其他数码管显示相应数据;查看日统计数据时最左边两位数码管显示日期,其他数码管显示相应数据。
36 操作实例,例如查看6月月数据:
1. 按一下[1/]键,显示1月总运行时间,同时运行时”“”“/类别灯亮起。
2. 按五下[5]键,显示6月总运行时间,同时运行时”“”“/类别灯亮起。
3. 按一下[8]键,显示6月合格时间,同时合格”“”“/类别灯亮起。按一下数字[7]键,显示6月合格率,同时合格”“”“%”类别灯亮起。
4. 按一下[8], 显示6月超上限时间,同时超上限”“”“/类别灯亮起。按一下数字[7]键,显示超上限率,同时超上限”“”“%”类别灯亮起。
5. 按一下[8], 显示6月超下限时间,同时超下限”“”“/类别灯亮起。按一下数字[7]键,显示超下限率,同时超下限”“”“%”类别灯亮起。
6. 按一下[8],显示6月最大值,同时最大值”“类别灯亮起。
7. 按一下[8], 显示6月最大值时间的时分部分,同时最大时”“”“/类别灯亮起。按一下数字[7]键,显示最大值时间的月日部分,同时““最大时”“”“/类别灯亮起。
8. 按一下[8],显示6月最小值,同时最小值”“类别灯亮起。
9. 按一下[8], 显示6月最小值时间的时分部分,同时最小时”“”“/类别灯亮起。按一下数字[7]键,显示最小值时间的月日部分,同时““最小时”“”“/类别灯亮起。
